Thang máy nâng Ôtô

Thang máy nâng ôtô thiết kế để đưa xe từ một tầng của cao ốc xuống các tầng hầm là nơi đỗ xe. Việc xây dựng đường chạy xuống các tầng hầm chi phí tốn kém và mất rất nhiều diện tích. Việc thiết kế 1-2 thang tải xe sẽ tiết kiệm hơn rất nhiều.

 - Đưa xe lên các tầng cao thường là các showroom bán xe hơi.

Thang máy nâng ô tô thường có 2 cửa đối diện nhau để tránh cho việc quay đầu xe cần có diện tích cần thiết, có thể thiết kế một mâm xoay xe hơi ngang hướng ra vào của thang máy tải xe hơi.

Mâm xoay chịu được tải của xe hơi và có thể xoay tròn 360o. Xe hơi khi vào thang máy có tải trọng động và tải trọng tập trung ở các bánh xe. Thang máy tải xe hơi được thiết kế chắc chắn và phù hợp để không bị biến dạng trong suốt quá trình sử dụng.





Hệ thống truyền động:

Tùy thuộc vào kiến trúc của cao ốc, thang máy tải xe hơi sử dụng kiểu thiết kế sau:

   . Loại cáp treo : hộp số đặt phía trên hố thang máy, cần có phòng máy phía trên hố thang.Cabin:

    Cabin được thiết kế chắc chắn, an toàn đảm bảo được tính bền vững.
    Các hệ thống giám sát chỉ cho thang máy chạy khi xe hơi đã vào đúng vị trí của cabin
    Cabin có thể thiết kế loại có cửa trong, có thể thiết kế loại không có cửa trong.

Cửa tầng & cửa cabin:



Có thể thiết kế các kiểu cửa:

    - Cửa mở 3 cánh đóng mở về một phía được thiết kế khi chiều cao giữa các tầng thấp.
    - Cửa mở 4 cánh, 6 cánh đóng mở trung tâm được điều khiển bởi cửa trong cabin.

Do thang máy tải xe hơi được thiết kế phải phù hợp với mặt bằng cao ốc, rất đa dạng nên cần tư vấn bởi nhà chuyên môn trong từng trường hợp.

Bản vẽ thang máy tải ô tô:

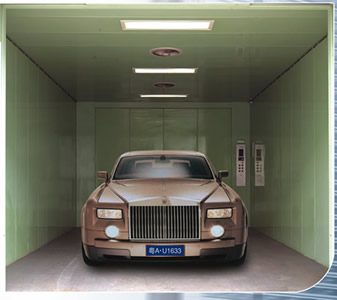

Một số hình ảnh thang máy tải ô tô:
